4QD STURINGEN

ELEKTRONISCHE STURINGEN

NIEUW !

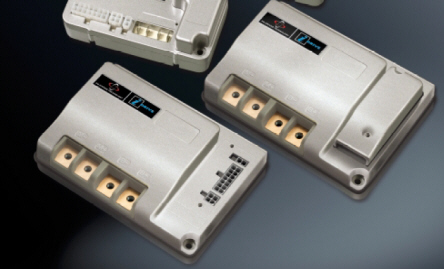

Sinds kort gebruiken we ook een andere soort sturing, De I-Drive. Zeer professioneel en via een Pc programmeerbaar (maximum snelheid vooruit, achteruit, optrektijd tot maximum snelheid, remtijd... enz.). Ook deze sturing kan bediend worden via een schakelkastje, voorzien van een dodemansknop.
Deze sturing bestaat in een 45A, 70A, 140A en 180A uitvoering voor 24V of 36V voeding. Ze is uitgevoerd als IPx5 waterbestendig.

Andere, met succes toegepaste sturingen in onze vereniging, zijn van het fabricaat van 4QD. Je kan op DEZE PAGINA enkele locomotieven zien die ermee uitgerust zijn.

4QD’s bereik van 4-quadrant sturingen zijn zeer geschikt voor algemeen gebruik bij snelheidscontrole van elektromotoren waarbij omkering vereist is. Zij worden zeer intensief gebruikt door hobbyisten en in de industrie.

Onder de verschillende toepassingen waarvoor onze sturingen worden gebruikt vinden we : Camera dollies, Caravan verplaatsers, Carnaval voertuigen, Vervoerders, Fabrieksvoertuigen, Vloerpoetsmachines, Golf buggy's, Invalidenwagens, Kindervoertuigen, Miniatuurspoorwegen (3, 5 & 7¼”), Transportbanden, Bergreddingsvoertuigen, Afstandsbediende apparaten (robots), Golfkarren, Katrollen, in feite dus overal waar batterijgevoede motorsnelheidscontrole nodig is.

PRO-120

De PRO-120 is beschikbaar voor zowel 24 V bedrijf als voor 12 V. Er kunnen ook modellen geleverd worden voor 36 en 48 Volt.

De spanning is aangegeven op de relais. Kijk goed na of dit klopt, want 24V relais zullen niet functioneren op 12V en 12V relais zullen doorbranden op 24V.

Het standaard model is geschikt voor permanentmagneet motors en voor shuntmotors.

4QD series NCC-Pro-120 is een omkeer motorsnelheidsregelaar voor voertuigen die door batterijen worden aangedreven en die tot 120 A (piek meer dan 150 A) aankan. Ze zijn beschikbaar in voltages van 12 tot 48 V. Ze maken gebruik van hoogfrequente stroomaansnijding die toelaat zowel de snelheid te regelen alsook de optrek en de remcapaciteit. Er worden MOFSETS gebruikt volgens de meest geavanceerde technologie voor hoogfrequente circuits om de best mogelijke prestatie en batterijeconomie te verzekeren. De sturingen bevatten de meest vooruitstrevende kenmerken zoals omkeerpolariteits-bescherming, regeneratief remmen, onafhankelijke lineaire en instelbare optrek– en afremsnelheid, gecontroleerde prestatie bij verlies van stroom, snelheidsterugname bij omkering, dubbelsturingsomkering, bescherming voor foute potentiometer en elektromagnetische remsturing. Veel van deze mogelijkheden kunnen worden uitgeschakeld indien gewenst.

PRO-150

150t/jpegDe PRO 150 (PROgrammeerbare 150 amp controller) is de eerste van een nieuwe reeks van 4QD motorsturingen die gebruik maakt van de digitale technologie.

De PRO 150 is een digitale 4-quadrantsturing voor batterijbediende permanentmagneet DC motors. 4 Quadrant wil zeggen dat het de snelheid, richting, het rijden en remmen kan bedienen.

Batterij voltage kan tussen 16V and 48V. Hij werkt niet bij 12v.

De batterijspanning wordt getoond tijdens het normaal rijden op de display (indien aangebracht)

De Pro-150 kan motorstromen leveren tot 150A voor een korte periode en tot 60A continu.

De Pro-150 is digitaal: hij gebruikt computertechnologie.

Dat geeft twee voordelen :

1. controllers met dezelfde programmering zullen zich hetzelfde gedragen en bezitten een reproduceerbaar systeem.

2. De controller is 'intelligent' en controleert zichzelf en zijn omgeving op fouten : als hij een fout ontdekt zal hij niet werken en bovendien, zal hij op de display aangeven om welke fout het gaat. Geen enkel foutdetectiesysteem zal elke mogelijke fout kunnen opsporen, maar in de praktijk zal hij zichzelf uitschakelen bij de meeste fouten die er zich kunnen voordoen.

display/pngIn het geval dat ook de display werd aangebracht wordt een aanwijzing gegeven van de gevonden storing zodat het opsporen van het euvel eenvoudig wordt en de sturing niet naar de constructeur moet teruggestuurd worden voor controle.

Als het display niet werd gemonteerd is er een pieper beschikbaar die een serie van korte pulsen zal geven om aan te duiden welke fout werd gevonden.

Dit kan zeer handig zijn wanneer de diagnose bv. Moet gemaakt worden via een telefoonverbinding.

De Pro-150 is waarschijnlijk de gemakkelijkste programmeerbare sturing die er bestaat.
